5 通道数字麦克风阵列，带声音定位功能 - I2C 坐标输出和 LED 指示灯 - 集成模块 - GYKL-5M-DOA360-I

5 通道数字麦克风阵列，带声音定位功能 - I2C 坐标输出和 LED 指示灯 - 集成模块 - GYKL-5M-DOA360-I

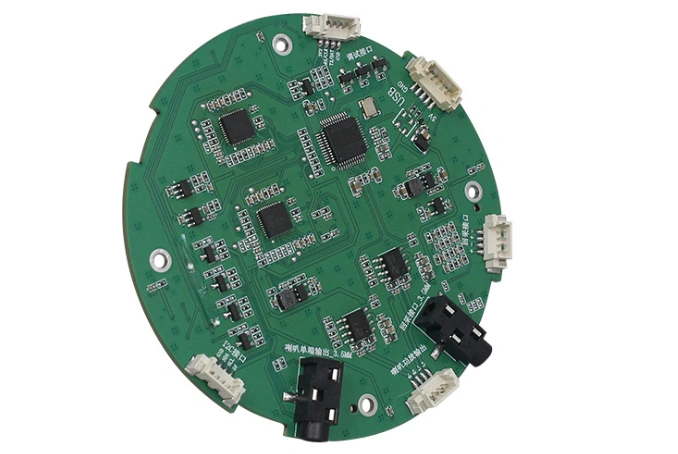

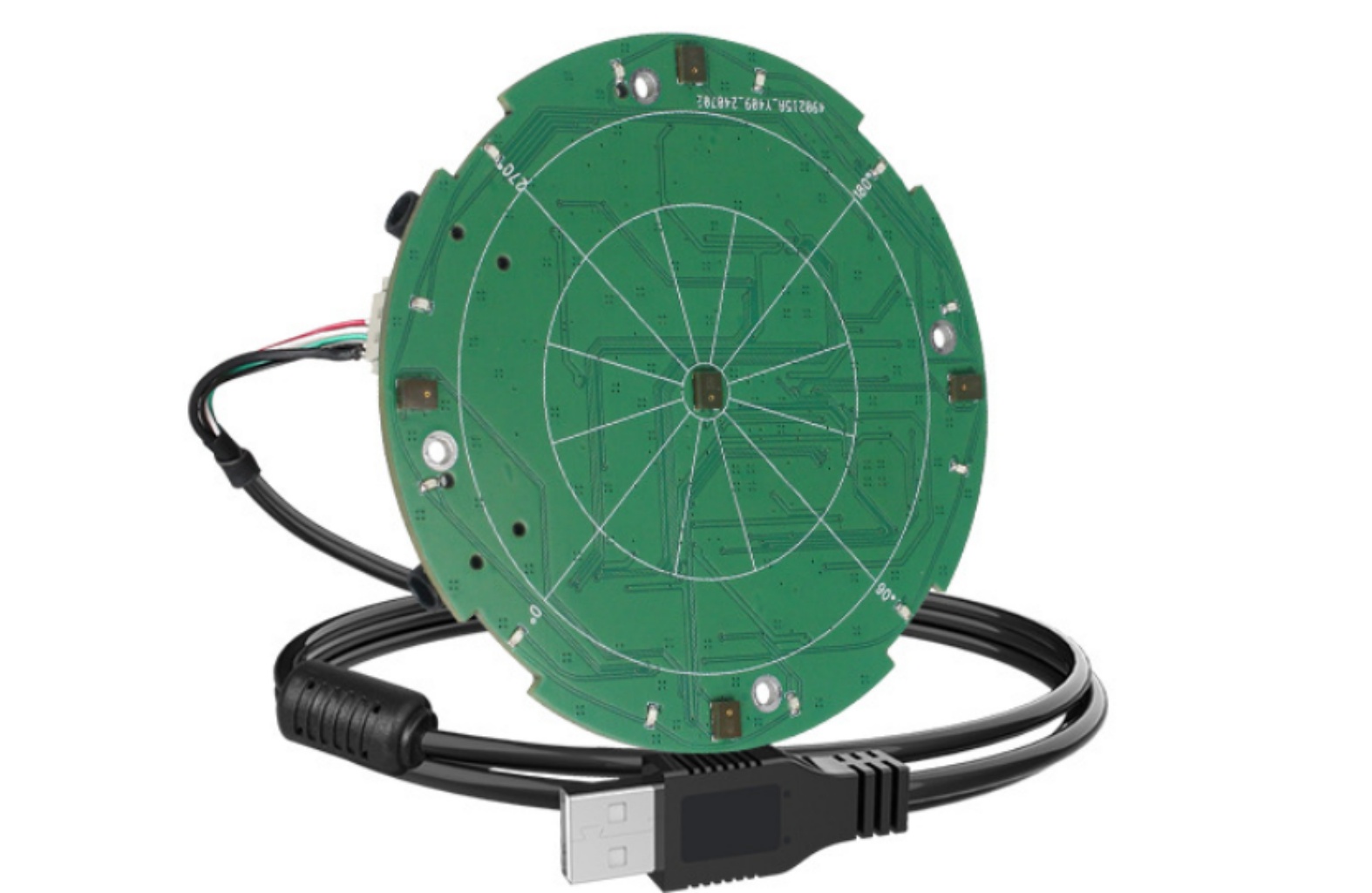

GYKL-5M-DOA360-I 是一款高度集成的 5 通道数字麦克风阵列 模块从 无锡硅源科技有限公司. .设计用于精确 声源定位（DOA）, 它具有单板 集成架构 它结合了人工智能音频处理技术、, I2C 坐标输出, 和一个圆形的 LED 方向指示灯. .它是智能家居中枢和紧凑型机器人系统的即插即用传感器终极解决方案。.

系统支持

  • 完全兼容 视窗 VISTA 和 Linux, 确保通过 I2C 和 USB/数字接口进行无缝数据通信。.

技术亮点：

  • 一体化 PCBA： 占地面积更小，可轻松集成到紧凑型设备外壳中。.

  • 直接数据输出： 通过 I2C 实现实时 X/Y 或角度坐标。.

  • 高信噪比性能： 即使在工业环境中，数字 MEMS 麦克风也能确保可靠的性能。.

  • 视觉指导： 板载 LED 可即时显示检测到的声音方向。.

 GYKL-5M-DOA360-I 是一款支持人工智能的麦克风阵列模块，专为在嘈杂环境中实现可靠的远场语音拾取而设计。.
基于 多麦克风阵列结构 和 定向波束成形结合 基于深度学习的降噪算法, 该模块可实时将目标语音与背景噪声分离，并为智能语音交互提供清晰的语音信号。.

在典型的家庭和室内环境中，GY6228AEC 支持 远场语音拾取距离约为 3-5 米, 该系统可提供高识别准确率和快速响应。 USB 2.0 标准音频接口.

该模块集成了一整套音频处理功能，包括 声学回声消除 (AEC)、语音增强、噪音抑制、声源定位和自动增益控制 (AGC). .即使在高噪音环境下，用户也能体验到清晰流畅的音频和视频通信。.

波束成形与声源定位

GY6228AEC 组合 降噪和波束角估算算法 以支持 全向声源定位.
模块可以计算 到达方向（DoA） 它能识别人的语音，并通过 USB 输出独立的波束角信息，从而为智能系统提供先进的空间音频感知能力。.

音频架构与开发支持

  • 支持 最多 5 通道麦克风阵列信号处理

  • 所有麦克风通道都使用 共享时钟, 确保严格的信道间同步，以实现精确的波束成形和定位

  • 数字麦克风音频以 PCM 格式

  • 可配置降噪和数字麦克风增益参数

  • 支持 二次开发 等主机平台上 安卓、Windows 和 Linux, 支持阵列信号处理算法，包括

    • 方向估计

    • 语音增强

    • 噪音抑制

DSP 处理平台

麦克风阵列系统建立在一个 高性能音频 DSP 处理器 针对人工智能音频应用进行了优化：

  • 超低功耗、高性能 32 位 RISC 内核

  • 最高工作频率可达 320 兆赫

  • 综合 DSP 指令集 和 浮点单元 用于高级音频算法

音频性能与接口

  • 麦克风输入：

    • 多通道数字麦克风输入（阵列结构）

  • DAC：

    • 2 通道线路电平音频输入/输出

    • 信噪比 (SNR) ≥ 105 分贝

  • 音频分辨率

    • 最大比特深度 16 位

  • 支持的采样率：

    • 16 千赫 / 22.025 千赫 / 24 千赫

    • 32 千赫 / 44.1 千赫 / 48 千赫

  • 耳机输出：

    • 直接驱动 16 Ω 或 32 Ω 耳机

  • 数字音频接口

    • 一个 S/PDIF 接口（半双工 TX/RX），支持 HDMI 音频和 ARC

电源、时钟和 USB 接口

  • 电源：

    • USB 直流 5 V 输入 @ VDDIN

  • 时钟源

    • 12 兆赫 RC 振荡器

    • PLL 时钟源

  • USB 接口：

    • USB 2.0 全速（OTG）控制器

    • 支持多个端点

    • 集成 PHY，符合标准 USB 音频协议

  • USB-C 音频编解码器解决方案：

    • 高质量语音拾取

    • 主动降噪

    • 噪音抑制

    • 降低风噪

典型应用

  • 人工智能语音交互终端

  • 智能家居设备

  • 声控消费电子产品

  • 音频和视频通信系统

  • 智能助手

  • 人机交互产品
